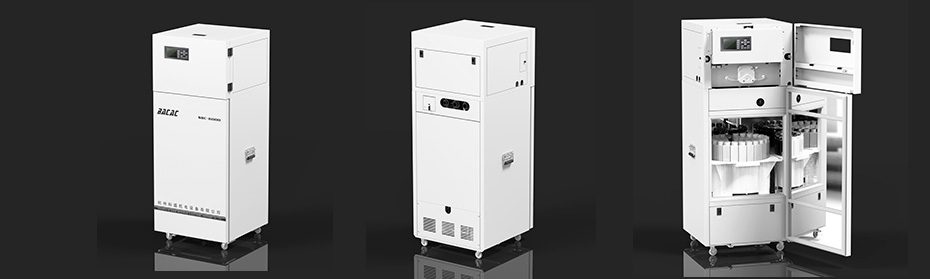

SBC-6000型(立式)A、B均質混勻桶帶24瓶超標留樣儀
原理概述
本水質自動采樣器具有多種工作模式(定點定量、定時定量、定流定量、定時比例、同步留樣、超標留樣、觸發采樣、定時采樣、定流采樣和手動采樣)可采混合樣、平行樣,可根據具體情況選用合適的采樣模式及瓶裝方式、留樣方式。是對江、河、湖泊、企業排放口等實現科學監測的理想采樣工具。
工作說明
本水質自動采樣器配備A、B兩個混勻桶(各容量5升)加24個留樣瓶(各容量1升)結構。A、B兩個混勻桶作用是采集混合水樣及為COD、氨氮等水質自動分析儀供樣。A、B兩個混勻桶交替使用,避免了在測量周期內的采樣盲區。
24個留樣瓶作用是超標留樣,當COD、氨氮等水質自動分析儀中任何一個測量參數超標均啟動超標留樣,即水質自動采樣儀將混勻桶A桶(或B桶)內的超標水樣留樣至24個留樣瓶中的設定瓶中,進行4℃(±2℃)恒溫冷藏保存,等待工作人員取走水樣進行實驗室比對分析。
工作方式
定點定量:定時:24個時間點,根據星期循環
定時定量:定時:1~9999分鐘
定流定量:定流:1~99999m3
定時比例:定時:1~9999分鐘,流量比例:100~2,999,999:1
同步留樣:同步開關量觸發、RS232/RS485觸發
超標留樣:超標開關量觸發、4~20mA電流信號觸發、RS232/RS485觸發
觸發采樣:同步開關量觸發采樣、供樣,超標開關量觸發留樣,亦可RS232/RS485通信命令觸發采樣、供樣、留樣
定時采樣:定時:1~9999分鐘,預采樣量:200~5000ml,供樣周期:30~9999分鐘
定流采樣:定流:1~99999m3,預采樣量:200~5000ml,判斷延時:1~999分鐘
流量跟蹤:流量信號:4~20mA,判斷延時:1~999分鐘
功能特點
(1) 采樣功能:可實現觸發采樣、定時采樣、定流采樣、流量跟蹤、比例采樣;
(2) 供樣功能:可現實周期供樣、定點供樣、奇數點供樣、偶數點供樣、被動供樣,同時向COD、氨氮等多臺在線監測儀提供不間斷混合水樣;
(3) 留樣功能:可實現定時定量、定流定量、定時比例、同步留樣、超標留樣、比對留樣;
(4) 記錄:具有留樣記錄、開關門記錄、斷電記錄、溫度超標記錄、采樣失敗記錄、供樣失敗記錄、留樣失敗記錄;
(5) 斷電保護:斷電自動保存運行參數,上電自動恢復工作;
(6) 遠程控制:可實現遠程狀態查詢、參數設置、記錄上傳、遠程留樣等;
(7) 數字控溫:冷藏箱精確數字控溫,溫度均勻準確;
(8) 混勻桶潤洗:第一次采樣前,用待測水樣潤洗混勻桶,保證采樣的代表性;
(9) 管路潤洗:每次留樣前,用待測水樣潤洗管路,保證留樣的代表性;
(10) 混勻桶自動排空:混勻桶內水樣在不需要時可自動及時排空;
(11) 外置泵控制:直接控制外置水泵,加長采樣距離,加快采樣速度,加大現場適用性;
(12) 采用硬管連接:傳統采樣儀使用的硅膠軟管采樣,存在灌水、換水作假可能。本采樣儀外部管路皆使用PVC硬管連接,杜絕水樣作假。
重要特點
?。?) 電水分離設計,在冷藏箱內無攪拌電機,無搖臂步進電機,不對電機線圈產生腐蝕;
(2) 電子密碼鎖;
(3) 儀器對外水樣管路接口均為硬管,杜絕水樣作假;
(4) 一門管多門技術(是指一扇門打不開,另外的門都打不開,杜絕水樣作假);
(5) 冷藏箱采用的是304不銹鋼材質;
(6) 不使用氟利昂作為制冷劑,而使用600a作為制冷劑,不對大氣臭氧層造成破壞,使環保儀器更環保;
(7) 具備0號瓶漏斗,管路殘留水樣可用原水沖洗干凈,杜絕前后兩次留樣水樣的交叉污染;
(8) 水樣分配為搖臂直灌式,無水樣分配盤,杜絕了二次污染。
A、B桶混勻桶:各為5000ml |
采樣瓶:1000ml×24 瓶 |
單次采樣量:10~1000ml |
采樣間隔:2~9999min |
采樣記錄:1000 條 |
開關門記錄:200 條 |
斷電記錄:200 條 |
溫度超標記錄:100 條 |
開關門鎖:電子密碼鎖 |
數字顯示:320×240圖形液晶顯示 |
水質樣品的存儲溫度:4±2℃ |
采樣儀工作環境溫度:0~50℃ |
采樣量誤差:±10% |
等比例采樣量誤差:±15% |
內膽材質:鏡面304不銹鋼板 |
采樣垂直高度:根據所選用的外置抽水泵決定 |
通訊接口:RS-232/RS-485 |
流量輸入信號:4~20mA |
流量監測速率:1s |
流量測量范圍:1~99999m3/h |
COD、氨氮分析儀輸入信號:4~20mA |
數字量輸入接口:開關量 |
自吸泵輸出接口:固態繼電器220V |
工作電源:220V AC,50Hz |
A、B桶保存水樣溫度:室溫 |
外形尺寸(長×寬×高):573×570×1400mm |
重量:約90kg |
