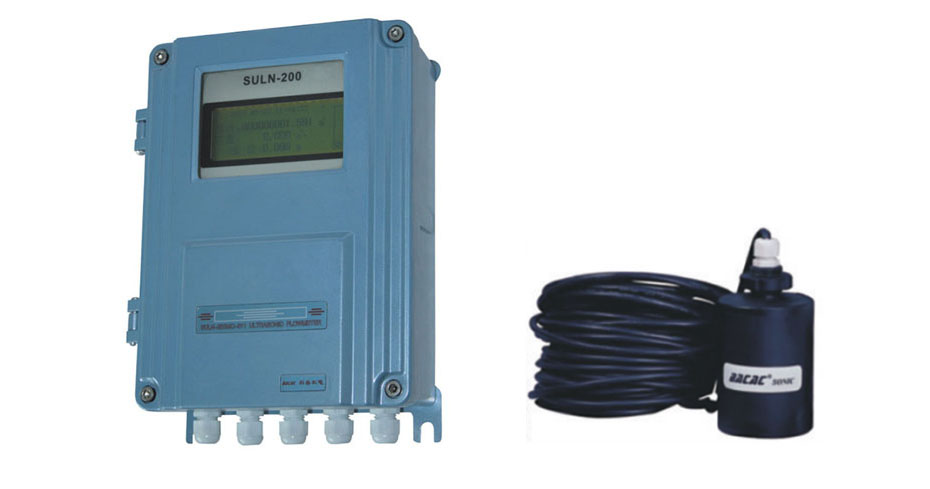

SULN-200型超聲波明渠流量計
儀表用途
SULN-200型超聲波明渠流量計與量水堰槽配用,主要適用于具有自由流條件的河道,灌渠、工廠、城市污水排水溝流量的測量。儀器工作時,傳感器不與被測流體接觸,避免了渠道內污水的沾污和腐蝕。用于測量污水流量,可以比其它形式的儀表,具有更高的可靠性。
該流量計采用超聲波測量、微電腦處理、大屏幕數字顯示,能在較惡劣的環境下安裝及自動計量。示波器技術的采用使儀表具備較高的可靠性和較強的抗干擾能力。安裝維護方便,讀數簡捷。廣泛用于石油、化工、紡織、制藥行業的污水排放計量,是城市污染防治和環保部門監控企事業單位污水排放的主要儀表之一,也是水利部門農灌水排放計量的主要儀器。
主要特點

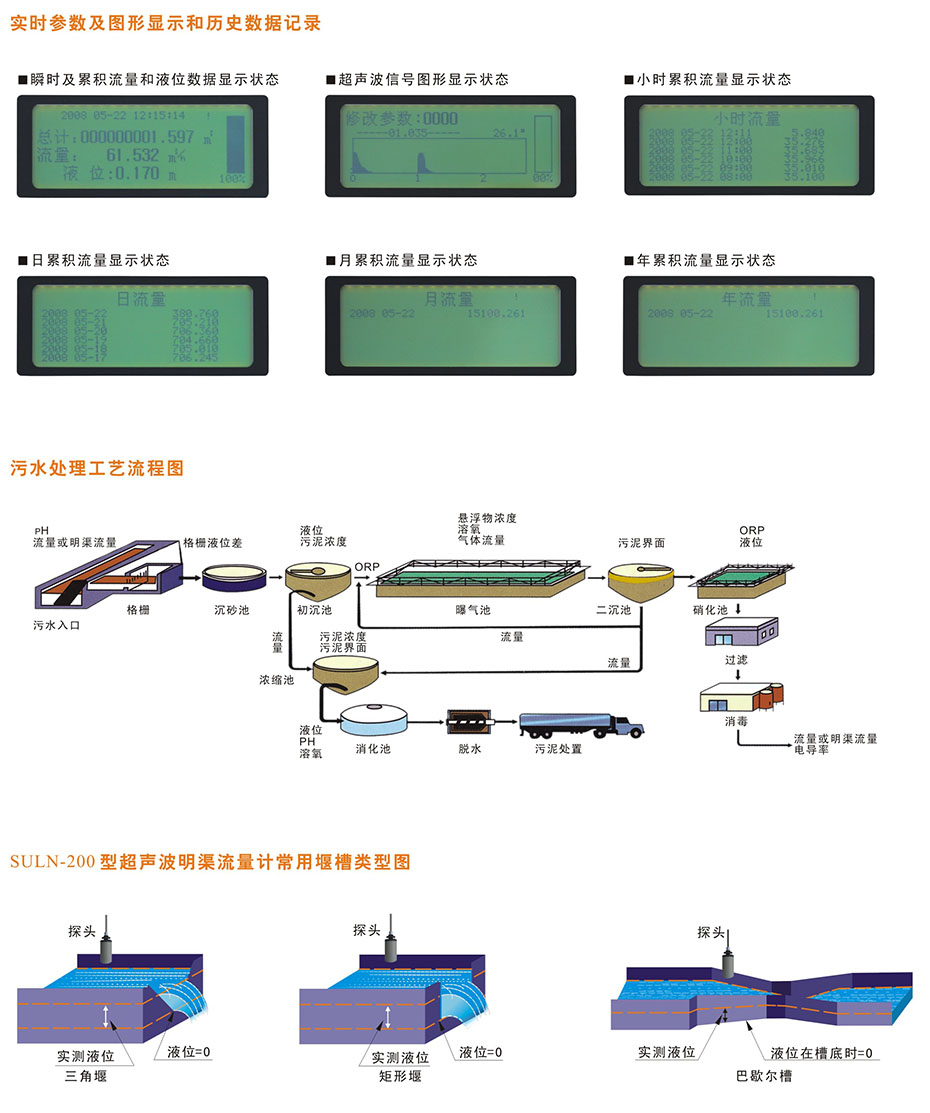

一、 大屏幕液晶背光顯示,信息容量大,可同屏顯示瞬時流量、累積流量,液位、時間和瞬時流量柱條。
二、 本儀器有小時、日、月、年累積流量及斷電信息的數據存儲功能。存儲數據斷電不丟失,可以通過儀表上的按鍵查看, 具備溫度自動補償及環境溫度顯示功能。
三、 先進的信號環境顯示即示波器技術,可清晰顯示超聲波的發射波、反射波和干擾波波形。示波器技術的應用使這一過程清晰可見,增強了儀器的易用性。
四、 應用于狹窄渠道時,渠道側壁產生的干擾回波對本儀表無任何影響,利用波差電平及示波器技術,不僅對干擾回波具有抑制作用,而且提高了儀器的抗干擾能力。
五、 多項前沿技術應用:
㈠采用數字化信號處理技術,適合惡劣環境;
㈡高速可靠的單片機處理,快速穩定;
㈢多重?cái)?shù)據濾波技術,測量穩定可靠。

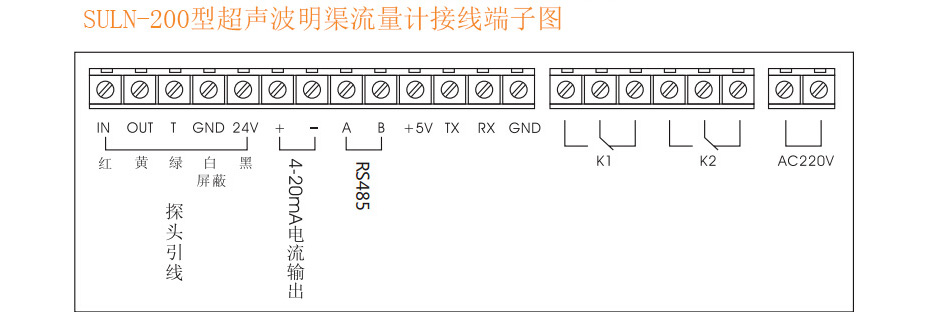

六、 豐富的接口輸出:16位高精度D/A輸出,提高了4~20mA輸出的精度;配有RS485接口及累積開關量和液位開關量輸出。
流量范圍:0~10米3/秒(由配用的量水堰槽的種類、規格確定) |
累計流量:12位十進制數,累滿后自動回零 |
流量精度:1.5% |
測量范圍:0.4米~2米 |
測距精度:0.25% |
液位分辨率:1毫米 |
工作環境溫度:-20-55℃ |
儀表防護等級:IP65 |
供電電源:交流供電220V±10%6W |
外形尺寸 長×寬×高:270×192×80mm |
