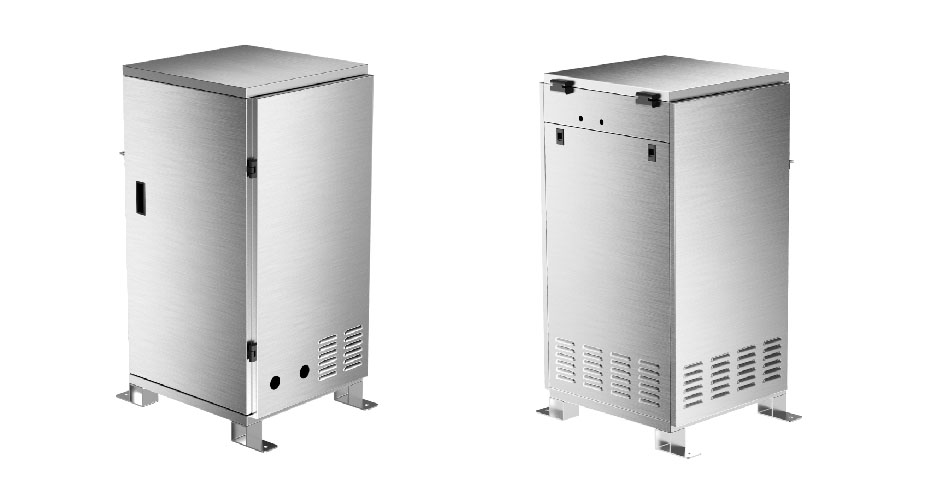

SBC-6000型（帶壓取樣）等比例在線自動采樣儀
原理概述

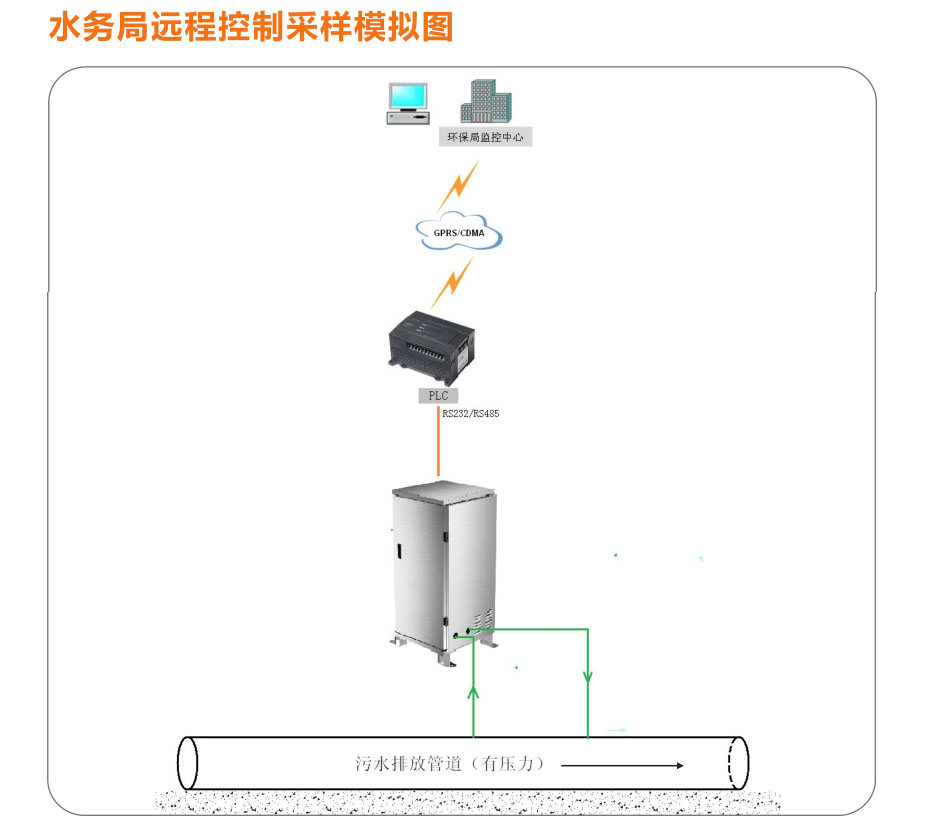

水質在線自動采樣儀可以根據水樣采樣要求實現多種采樣方式（周期采樣、流量累積采樣、流量觸發采樣、定量采樣等），進水和排水結構設計，采用耐腐蝕的UPVC塑料管連接，適用于排污管路的帶壓采樣，樣品反映真實的排放水質。冷藏箱設計，使水質樣品恒溫在4℃保存，樣品不變質并免受二次污染。本采樣儀設有RS232/RS485通信接口，主動上傳采樣信息和狀態信息（包括無水報警、排水故障、開門報警、斷電信息等），并接收數據中心的控制命令，遠程修改機器運行參數，并實現遠程采樣監控及現場視頻監控。
● 本儀器選用不銹鋼材質，極其耐腐和堅固。
● 集成化程度高，所有功能全部集成在同一塊電路板上，大大減少了儀器出現故障的機率，并非常方便現場人員調試和維修。
● 采用硬管連接取樣，杜絕了水樣的弄虛作假。
工作原理說明
采樣儀接通電源后處于待機狀態，顯示主界面，當數據中心下發采樣命令給采樣儀后(或通過采樣儀鍵盤設置并啟動采樣)，采樣儀即進入采樣工作狀態，即“忙”狀態，此時不再接收來自數據中心和鍵盤的命令。
采樣開始后，采樣儀首先通過排水閥排空穩壓裝置中的樣品，排水中如遇到無法排空的故障則把此故障上報數據中心，并在采樣儀內部做排水故障記錄。排空水樣后，采樣儀打開進水閥把主排水管路中的樣品取樣到穩壓裝置中，進水中如遇到無水故障則把此故障上報數據中心，并在采樣儀內部做無水故障記錄。進水完畢后，蠕動泵按采樣設定程序?qū)⒎€(wěn)壓裝置中的水樣抽取到留樣桶中。

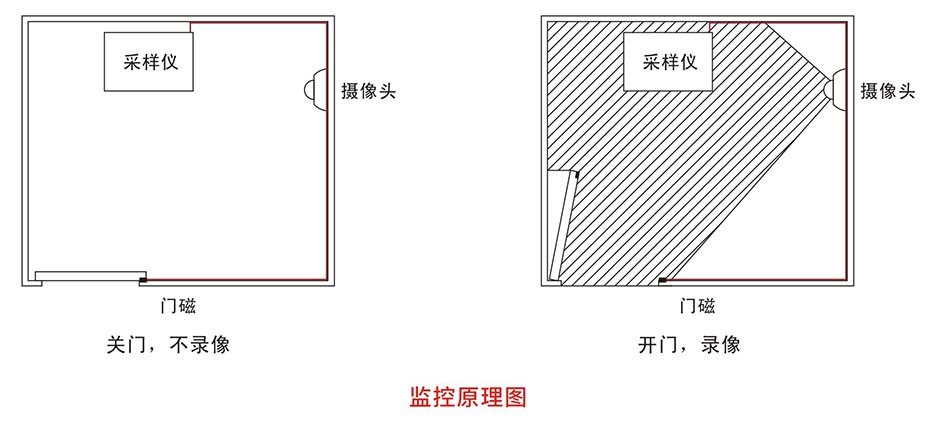

監控錄像
監控?cái)z像頭安裝于監測房內水質自動采樣器右上方，門磁開關安裝于門和門框上方，錄像機安裝于采樣儀內部。當有人開門進入監測房時，門磁開關斷開觸發監控?cái)z像頭工作，并記錄到SD存儲卡上，直到此人退出監測房，鎖門后再延時錄像30秒鐘后停止錄像。
可定期派專人將錄像機里的SD存儲卡取出，并拷貝到計算機，通過專用視頻瀏覽軟件查看。
| 采樣瓶容量：5~ 10L |
| 管道連接方式：帶壓取樣，UPVC耐腐蝕塑料硬管連接 |
| 采樣方式： |
| 周期采樣：(間隔時間：0001秒~9999秒) |
| 流量累積：(流量累計：0.1~999999.9m3) |
| 流量觸發：(每次監測到流量既按設定值開始采樣) |
| 采樣循環周期：1小時~99小時 |
| 采樣量誤差：≤±10% |
| 流量測量范圍：0~99999m3/h |
| 流量輸入信號：4~20mA |
| 數字顯示：320×240圖形液晶全漢字顯示，菜單方式操作，簡捷方便 |
| 計算機輸出接口：標準RS232或RS485 |
| 實時網絡通信(可撥號聯網) |
| 水質樣品的存儲溫度：4±2℃ |
| 具有開門報警，視頻錄像功能 |
| 工作電源：220VAC，50HZ |
| 采樣儀工作溫度環境：室內0~50℃ |
| 外形尺寸(長×寬×高)：500× 530× 987mm |
| 重量：65Kg |
